热泵课堂之热泵机组各部件认知及维修方法!

发表时间:2019-05-28 17:01

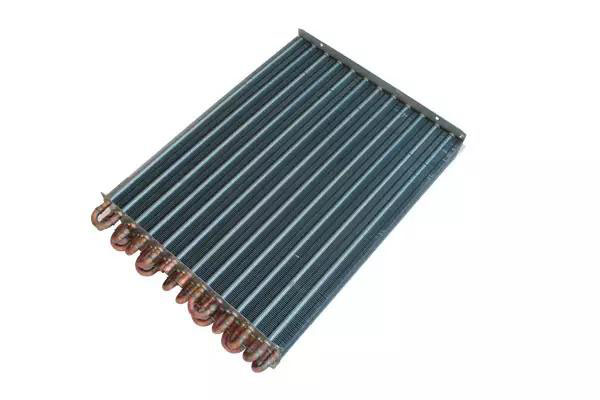

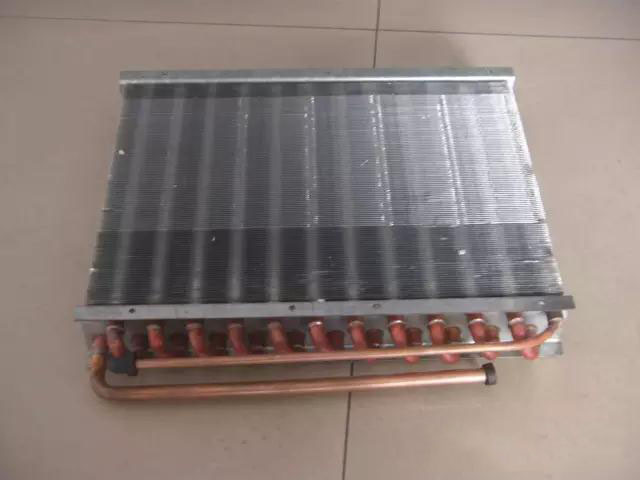

一、冷凝器

1、作用

冷凝器主要用于使制冷剂与室外空气进行热量交换。2、故障现象

制冷、制热效果差;不制冷、不制热;

3、常见故障及检测方法

冷凝器常见故障为系统中有异物或制造产生的堵以及出现漏点,另外还有铝合金翅片积存附着了大量的灰尘或油垢,阻碍了热交换。当冷凝器出现漏点时漏点周围会出现油污。另外也可以用肥皂水或卤素检测仪进行检漏,推荐采用“威猛先生”来检漏,方便好用。

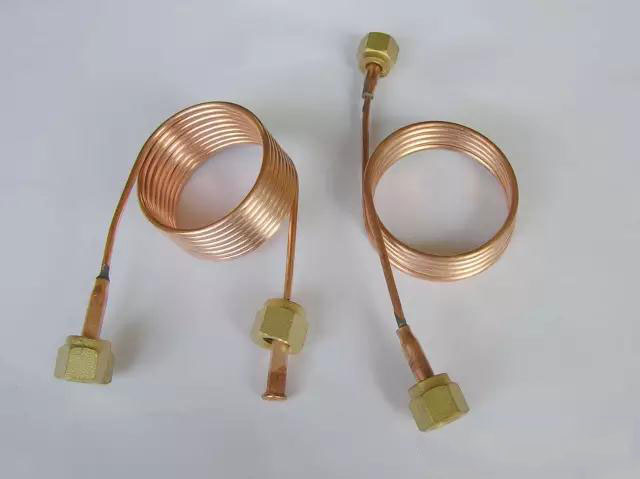

二、毛细管

1、作用

毛细管是制冷系统中的节流装置,材料普遍采用紫铜管。空调器采用的毛细管内径根据型号一般为:1-1.31.4mm1.51.41.5mm21.6mm2.51.8mm31.82.0mm、长度:制冷运行状态下的毛细管长度一般在300-500mm,制热状态时一般为500-1000mm2、故障现象

制冷、制热效果差;不制冷、不制热;

3、常见故障及检测方法

冰堵、脏堵、油堵、有漏点: Q# }( A4 H1 Y# `" \/d如果毛细管出现脏堵、冰堵、油堵后从表面上看毛细管部位结霜不化,严重时制冷效果下降,当出现漏时漏点会有油污


三、消声器

1、作用

压缩机排出的制冷剂高压蒸汽流速很高,一般在10-25m/s之间,这样就会产生一定的噪音。因此压缩机的高压出气管上通常装有消声器。其作用是利用管径的突然变大将噪音反射回压缩机。消声器一般为垂直安装,以利于冷冻油的流动。2、故障现象制冷、制热效果差;

3、常见故障及检测方法

主要故障为焊漏。对焊接口处进行检查,看是否有油迹。如有则需放氟补焊在抽真空定量加氟

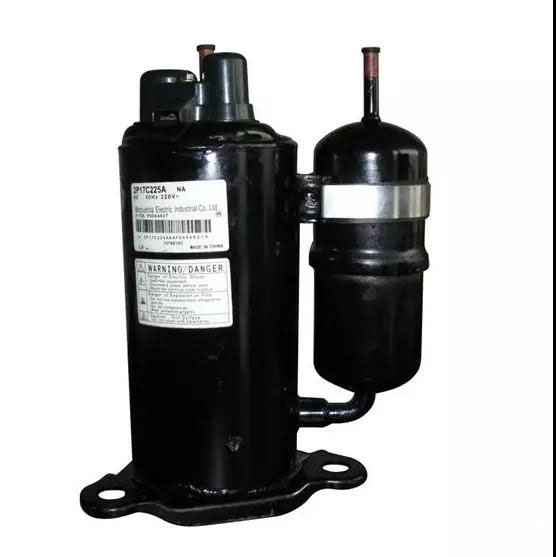

四、压缩机

1、作用

压缩机为空调制冷系统的核心部件,为整个系统提供循环的动力。2、故障现象

不启动、不工作,通电跳闸、制冷、制热效果差!

3、常见故障及检测方法

绕阻短路、断路、绕阻碰壳体接地、卡缸、抱轴、吸排气阀关闭不严。
检测方法:将万用表欧姆档放在R×1欧档,测量RSC三个接线柱之间的阻值,正常情况下RS两个接线柱之间的阻值为RCSC端子之间绕阻值的和;对于三相交流电源供电的空调如三菱重工海尔三相供电压缩机及海尔分体变频空调三个端子的绕阻值相等,否则应更换压机。C公共端;R为运转;S为启动)




五、蒸发器

1、作用

蒸发器主要用于使制冷剂与室内空气进行热量交换。2、故障现象

不制冷、不制热;制冷、制热效果差

3、常见故障及检测方法

蒸发器常见故障为系统中有异物或制造产生的堵以及出现漏点,另外还有铝蒸发器进风口有异物和灰尘,阻碍了热交换。当蒸发器出现漏点时漏点周围会出现油污。另外也可以用水或卤素检测仪进行检漏。

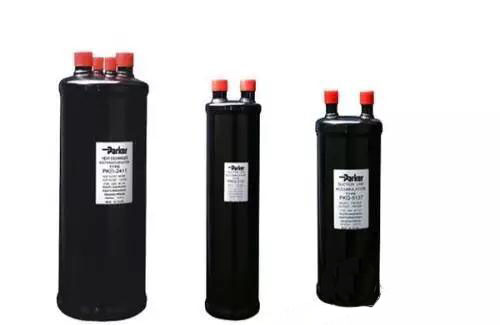

六、气液分离器

1、作用

气液分离器和压缩机为一体,主要用于将制冷系统制冷剂在回压缩机吸入口时,储存系统内的部分制冷剂,防止压机液击或因制冷剂过多而稀释冷冻油,并将制冷剂气体、冷冻油充分地输送给压缩机。2、故障现象

回气压力过高、压机过热、制冷制热效果差

3、常见故障及检测方法

主要为制冷系统压机产生的机械磨损造成的金属粉末以及管道内的一些焊渣和冷冻油内的污物对过滤器产生阻塞,造成压缩机回油回气变差,压缩机工作温度升高,高压压力偏高,易产生过热保护。将系统制冷剂放完以后将气液分离器焊下,用四氯化碳、三氯乙烯或RF113进行清洗,堵塞严重时可进行更换。

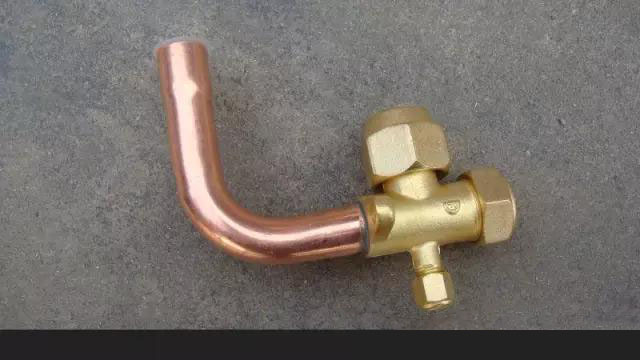

七,三通1、作用

三通截止阀安装在室外机组配管中的气管侧。三通截止阀除了二通截止阀的功能外,还多了一个维修口,为检修空调提供了方便。三通截止阀有两种,一种是维修口内有气门销的三通截止阀,由一条管路连接口、一个调整口和一个维修口组成,四个口都相互垂直。若阀杆下移至关闭位置时,配管与室外机组管路断开。而阀杆向上旋出至打开位置时,两条连接管路导通,与阀门的开关位置无关。2 2、故障现象

系统压力偏低或无压力、制冷制热效果差。

3、常见故障及检测方法

三通阀多为安装时用力不当造成阀芯损坏及阀丝损坏而导致漏氟,用肥皂水对工艺口及阀芯和配管接口处进行检漏,如果有漏点则应更换。

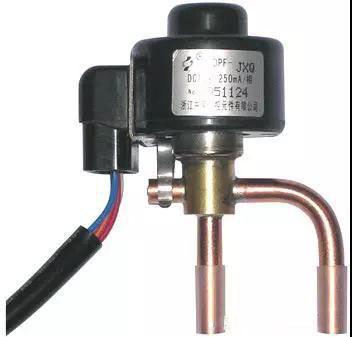

八、电子膨胀阀

1、作用

电子膨胀阀由线圈通过电流产生磁场并作用于阀针,驱动阀针旋转,当改变线圈的正、负电源电压和信号时,电子膨胀阀也随着开启、关闭或改变开启与关闭间隙的大小,从而达到控制系统中制冷剂的流量及制冷、热量的大小。阀芯开启越小,制冷剂流量越小,其制冷、热量越大。2、故障现象

不制冷、不制热;制冷、制热效果差;

3、常见故障及检测方法

1、一拖二机器A\B机电子膨胀阀线圈固定错或室外机AB机端子控制线接反,无法开机。$ e   P   b2 @5 }( \/ i, g% f
2
、电子膨胀阀线圈短路或开路造成无法正常工作4 ?( q2 \# W5 l
3
、阀针卡住,开度不变,造成机器升频后又下降,无法达到高频。)[6 ^$ i3 w, H" A# q0 1)、首先确定线圈是否牢固固定在阀体上,并用万用表测量电子膨胀阀线圈两公共端与对应两绕组的阻值,正常情况时应约为50欧,当为无穷大时为开路,当过小时为短路,此时应进行更换。: F. u/ D8 I   @% D# B2)、电时电子膨胀阀应复位,通过听声音、模振动判定阀针是否有问题。
3)、在关机状态下阀芯一般处在最大开度,此时断开线圈引线,然后开机运行,如果此时制冷剂无法通过,说明电子膨胀阀赌。

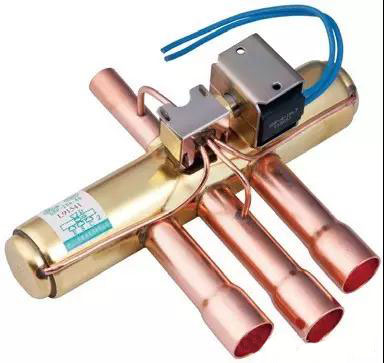

九、电磁换向阀

1、作用

电磁换向阀又叫四通阀,是热泵型空调进行制冷、制热工作状态转换的控制切换阀。& 2、故障现象

开制热时制冷、制热制冷效果差、不制冷、不制热;

3、常见故障及检测方法

1、线圈断路:线圈断路后无法对阀芯产生吸附作用,导致四通阀无法换向进行制热! 2、短路:当四通阀线圈短路严重时,开机制热时会造成短路电流大烧坏保险丝管,使整机不能工作。9 I* R" ^* |6 w用万用表欧姆档R×1K档测量线圈两插头的阻值,正常情况下根据及其型号的大小阻值在13002000欧姆


十、单向

1、作用

单向阀又称止逆阀,是一种防止制冷剂反向流动的阀门,由尼龙阀针、阀座、限位环、及外壳组成。单向阀主要用于热泵空调器上,并与一段毛细管并联在系统中。 2、故障现象

制冷、制热效果差

3、常见故障及检测方法

1、关闭不严:制热时制冷剂通过关闭不严的单向阀,造成系统高压压力下降制热效果差"2、堵:单向阀芯被堵后会出现结霜的现象,会造成制冷效果差。另外更换单向阀时应注意降温冷却阀体,防止阀体的内尼龙阀芯变形,造成制热效果差。用压力表检测系统高压压力并于正常状况的数值进行比较并同时观察单向阀表面是否结霜。

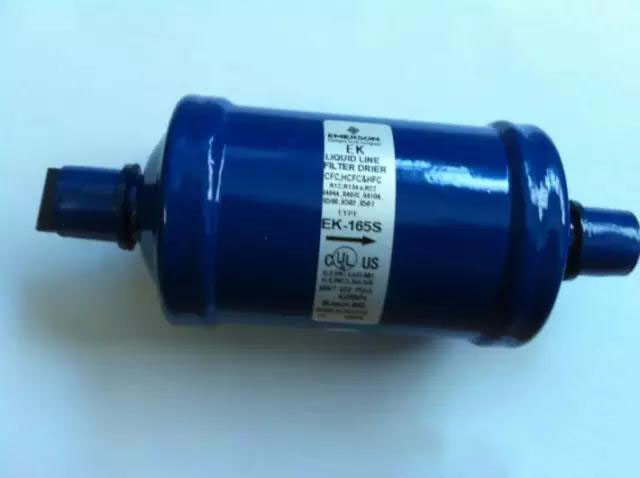

十一、干燥过滤器

1、作用

干燥过滤器用于吸收系统中的水分,阻挡系统中的杂质使其不能通过,防止制冷系统管路发生冰堵和脏堵。由于系统最容易堵塞的部位是毛细管,因此干燥过滤器通常安装在冷凝器与毛细管之间。干燥过滤器其外壳采用紫铜管收口成型,内装金属细丝或多孔金属板,可以有效地过滤杂质。2、故障现象

制冷、制热效果差

3、常见故障及检测方法

主要为制冷系统压机产生的机械磨损造成的金属粉末以及管道内的一些焊渣和冷冻油内的污物对过滤器产生阻塞,使制冷剂循环受阻。主要现象为表面结霜,此时应进行清洗或更换
